斯卡兰（SKALN）变压器油：

高介电强度的环烷烃基变压器油  ，适用于要求采用IEC296-82 Classi、BSI48:1984 Class i或澳大利亚标准AS 1767-1975的变压器和其它应用  ，如：浸油式开关装置、断路器、充油电容器、抽头转换开关、继电器  ，熔断保险器 。符合IEC 296-82 Class I及BS 148：1984 Class i规格 。

本产品按照低温性能分为10、25、45等牌号

斯卡兰（SKALN）变压器油性能特点

●优异的电绝缘性  ，有效防止电场下放电现象产生

●良好的抗氧化安定性  ，有效防止酸性物质及油泥的产生

●良好的热传导性  ，确保变压器铁芯和线圈得到有效冷却

斯卡兰（SKALN）变压器油技术规格

产品符合以下规格：

●GB 2536-90 适合（初级）SH0040

斯卡兰（SKALN）变压器油应用范围

●10号、25号适用于电压等级330KV以下的变压器以及有类似要求的电器设备  ，作为绝缘冷却介质；

●45号适用于电压等级550KV以下的超高压变压器以及有类似要求的电器设备  ，作为绝缘冷却介质

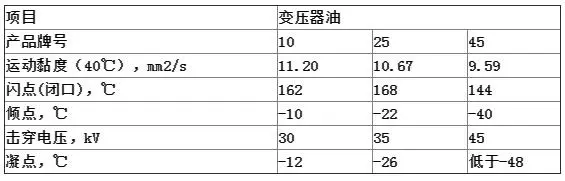

斯卡兰（SKALN）变压器油典型数据

变压器油：是石油的一种分馏产物  ，它的主要成分是烷烃,环烷族饱和烃  ，芳香族不饱和烃等化合物 。俗称方棚油  ，浅黄色透明液体  ，相对密度0.895 。凝固点<-45℃ 。

变压器检修及处理渗漏时  ，应选择耐高温、耐油性能良好的密封件 。国内变压器行业常用的密封材料为304am永利集团橡胶  ，其耐油性能主要取决于304am永利集团橡胶中丙烯腈的含量  ，丙烯腈含量越高  ，耐油性能越好  ，硬度越大  ，越不易变形 。一般情况应选择邵氏硬度在70～80之间的304am永利集团橡胶 。鉴定密封垫耐油性能时  ，一般应做密封垫老化试验以及与变压器油的相容性试验  ，将其浸泡在120℃的热油中168h  ，然后测量其重量、体积和硬度的变化率  ，选择其变形不大  ，符合标准的密封件 。

2、选择质量高的蝶阀

蝶阀选择ZF80型真空偏心蝶阀 。与普通蝶阀相比  ，真空偏心蝶阀在机械强度、表面光洁度上都有了很大的提高  ，而且该产品还有一个大的优点  ，就是与变压器法兰接口处采用了双层密封  ，这样杜绝了变压器接口处的渗漏油问题 。

3、采用电焊堵漏

对于变压器因铸造留下来的气孔、砂眼  ，焊缝、焊点出现的虚焊、脱焊、裂纹者  ，可用电焊进行堵漏 。

在堵焊前应找准渗漏点  ，渗漏点较小者可直接用电焊将漏点点死；漏点较大者应先填充石棉绳或金属填料  ，然后在四周堆焊  ，再采用小焊条大电流快速引弧补焊 。

4、规范密封件更换工艺

对于不同型号和不同容量的变压器  ，无论是采用法兰连接还是螺纹连接  ，更换密封件前必须先清除连接面上的尘土和锈迹  ，将密封件清洗干净后  ，在密封件两面涂上密封胶（一般采用609高分子液态密封胶）  ，待密封胶干燥一段时间溶剂挥发后  ，将法兰、螺丝连接紧固 。

5、提高安装工艺水平  ，杜绝因安装方法不当造成的渗漏

对法兰接口不平或变形错位的先校正接口  ，错位严重不能校正的可将法兰割下重焊  ，必须确保接口处平行 。安装时密封垫压缩量为其厚度的1/3左右为宜 。

6、快速密封堵漏胶棒堵漏

此方法用于变压器微小渗漏、滴漏情况  ，对变压器散热器管壁较薄  ，以及不适宜用电焊堵漏方法处理的渗漏点可采取此方法堵漏 。使用堵漏胶棒堵漏时  ，必须彻底清除堵漏部位的油污、漆皮、氧化物  ，使金属露出本色 。然后按配比调好堵漏胶  ，对渗漏部位进行堵漏  ，直至不漏为止 。
